Description

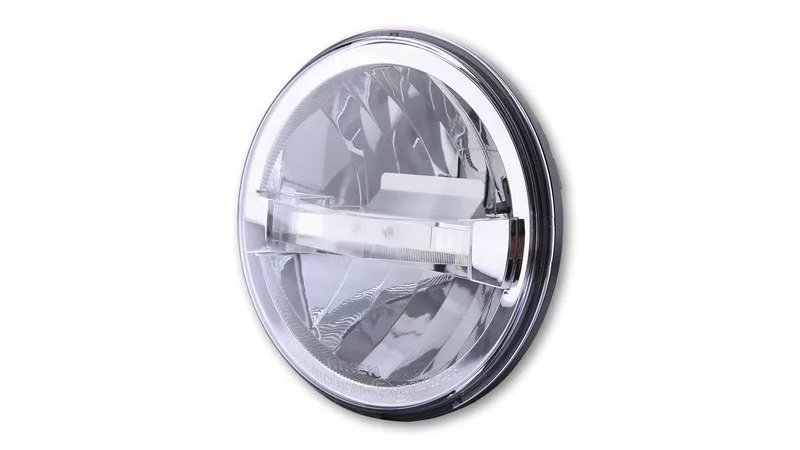

Ez a kerek, krómozott reflektor átlátszó üveggel rendelkezik magas és alacsony fényszóróval, valamint parkoló- és nappali világítási funkcióval. A nappali menetfény és a pozíciós lámpa egy központi sávban van elhelyezve, így nagyon szép optikai kép jön létre – a tompított fényszóró a sáv fölött világít, a főfényszóró pedig ennek megfelelően alul. A reflektor aszimmetrikus fényáramot bocsát ki – csak jobbkormányos közlekedéshez engedélyezett.

Méretek:

Átmérő A = 177 mm

Átmérő GA = 168 mm

Átmérő I = 160 mm

T = 61 mm

R = 10 mm

Csatlakozások:

Fekete kábel = föld (-)

Kék kábel = tompított fényszóró (+), fogyasztás 12V-nál: 1,8A, 22W

Sárga kábel = főfényszóró (+), fogyasztás 12V-nál: 1,3A, 13W

Fekete kábel = föld (-)

Nappali menetfény:

Fekete kábel = föld (-)

Piros kábel = nappali menetfény (+), fogyasztás 12V-nál: 1,2A, 14W

Fehér kábel = pozíciós lámpa (+), fogyasztás 12V-nál: 0,2A, 2,4W

Opcionálisan rendelhető:

Teljes HIGHSIDER reflektorokkal

– 7 hüvelykes LED reflektor RENO TÍPUS 4, króm, Art.-szám: 1108708001

– 7 hüvelykes fényszóró HD-STYLE, króm, cikkszám: 1108704001

– 7 hüvelykes fényszóró BRITISH-STYLE, króm, cikkszám: 1108704001

– 7 hüvelykes fényszóró BRITISH-STYLE, króm, cikkszám: 1108703001

Megjegyzés 1:

– Aszimmetrikus használat csak jobbkormányos közlekedéshez engedélyezett.

– A mellékelt 3-pólusú standard dugót a vásárlónak kell beszerelnie a reflektor telepítése után.

Dugó kapcsolatainak megtekintése:

Nappali fény (sárga) = jobb

Tomított fényszóró (kék) = felső

Föld (fekete) = bal

Megjegyzés 2:

A nappali menetfény használható olyan járműveken is, ahol nincs fénykapcsoló. Ehhez a következő alkatrészek szükségesek:

HIGHSIDER DRL CONTROL- BOX CB1 : Art. No. 1107969 (vált a tompított fényszóró és a nappali menetfény között)

Kompatibilitás:
